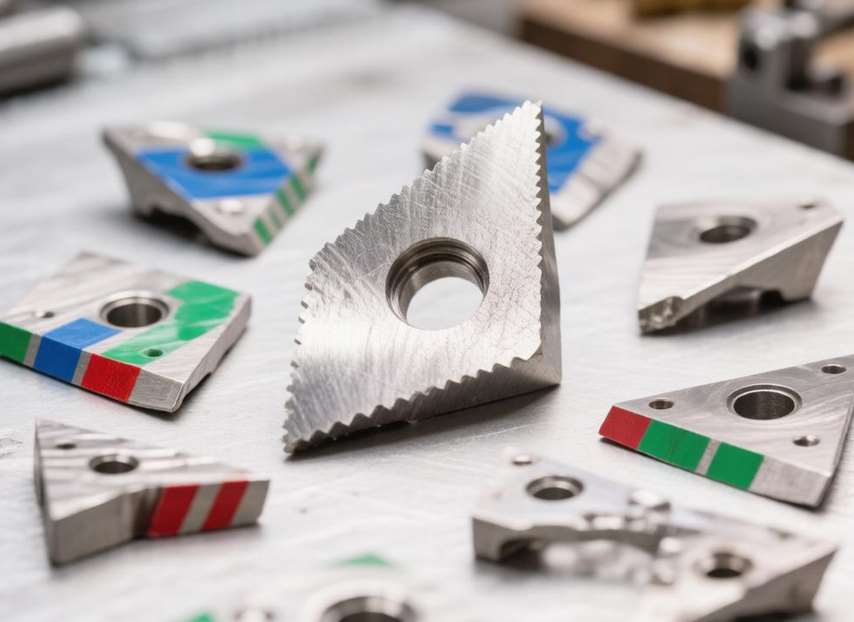

Выбираем правильную твердосплавную пластину для обработки металла

В современной металлообработке режущая часть станка давно перестала быть монолитной. Эпоха перетачивания цельных резцов уходит в прошлое, уступая место модульным системам. Сегодня производительность токарного участка зависит не столько от мощности шпинделя или жесткости суппорта, сколько от правильного выбора расходного инструмента — сменной пластины. Это крошечный кусочек материала, который принимает на себя колоссальные температурные и механические нагрузки. Ошибка в его выборе ведет к браку детали, поломке дорогостоящего инструмента и простою оборудования.

Анатомия идеальной стружки: роль геометрии

Геометрия пластины — это ее форма, углы заточки и наличие стружколомов. Именно она определяет, как металл будет сходить с заготовки, превращаясь в аккуратную завитую стружку, а не в жесткую иглу, способную повредить деталь или травмировать оператора.

• Форма (ромб). Определяет прочность вершины и диапазон возможных подач. Треугольная пластина универсальна, но имеет слабую вершину. Ромб 80 градусов (квадрат) идеален для черновой обдирки благодаря четырем идентичным углам. Ромб 55 или 35 градусов необходим для профильного точения и подрезки конусов.
• Радиус при вершине (rεr_\varepsilonrε​). Маленький радиус дает чистоту поверхности, но концентрирует нагрузку и быстрее выкрашивается. Большой радиус распределяет тепло и позволяет снимать огромные припуски, но может вызвать вибрацию (дробление) на нежестких деталях.
• Передний угол. Если смотреть на пластину сбоку, это наклон ее передней грани. Положительный угол «поднимает» стружку, облегчая резание вязких сталей и нержавейки, снижая усилие резания. Нулевой или отрицательный угол делает кромку максимально прочной для работы с чугуном или каленой сталью.

Особое внимание стоит уделить стружкоколамательным канавкам. Для чистовой обработки используются острые геометрия со сложной системой микроканавок, которые ломают тонкую стружку в мелкую спираль. Для черновых операций применяются агрессивные плоские стружколомы, способные сворачивать толстую стружку даже при тяжелых режимах.

Сердце режущего инструмента: состав сплава

Если геометрия отвечает за форму процесса, то твердый сплав — за выживание инструмента в экстремальных условиях. Современные сменные токарные твердосплавные пластины представляют собой детали из стали и карбида вольфрама (придает твердость и износостойкость), сцеметированного кобальтовой связкой (отвечает за вязкость и сопротивление ударам).

Выбор марки сплава строится на балансе двух параметров:

1. Износостойкость (способность выдерживать трение о раскаленный металл). Для этого в сплав добавляют покрытия из нитрида титана-алюминия (TiAlN, AlTiN) или используют мелкозернистые основы без покрытий (submicron grades) для высокоточной обработки алюминия и цветмета.
2. Прочность (сопротивление сколам и вибрациям). Достигается увеличением размера зерна карбида вольфрама и утолщением кобальтовой прослойки.

Производители классифицируют сплавы по цветовой маркировке ISO:

• Группа P (Синий/Желтый): Предназначена для стали. Содержит покрытие, защищающее от абразивного износа и диффузии.
• Группа M (Зеленый): Универсальная группа для нержавеющей стали. Должна одновременно противостоять и налипанию вязкого металла, и высокой температуре в зоне резания.
• Группа K (Красный): Чугун и цветные металлы. Требует максимальной твердости, так как чугун работает как наждак, моментально стачивая мягкое покрытие.

Сталь, чугун или жаропрочка: алгоритм подбора

Чтобы не запутаться в сотнях номенклатурных номеров, выбор следует вести от материала заготовки:

• Конструкционная сталь. Самый частый сценарий. Здесь важна высокая скорость резания. Выбираем пластины группы P с острой геометрией и покрытием PVD/CVD. Стружколом должен эффективно справляться с длинной сливной стружкой.
• Нержавеющая сталь. Главный враг здесь — наростообразование и упрочнение поверхностного слоя. Нужны пластины группы M с положительным передним углом и специальной текстурой стружколома, которая создает микрорельеф на стружке, заставляя ее ломаться.
• Жаропрочные сплавы (Инконель, Хастеллой). Самая сложная задача. Резание идет на низких скоростях, но с огромным давлением. Используются только самые прочные сплавы группы S, часто без острых кромок (honed edge), чтобы избежать мгновенного выкрашивания.
• Алюминий и медь. Требуют зеркально гладких граней без малейших зазубрин. Любое покрытие приведет к налипанию металла. Используются сверхмелкозернистые сплавы с полированной передней поверхностью.

Типичные ошибки, убивающие бюджет

Даже самый дорогой инструмент станет мусором в руках неподготовленного технолога. Вот главные ловушки:

1. Использование одной пластины для всего. Попытка чистить сварной шов той же пластиной, которой делали финишное точение вала, уничтожит микрогеометрию кромки навсегда.
2. Игнорирование вылета державки. Чем больше вылет резца, тем сильнее он пружинит. Тонкая пластина на длинном вылете гарантированно даст «эффект дробления» и испортит поверхность Ra.
3. Экономия на прижиме. Сверху («тип T», screw-on) или рычагом сверху через отверстие (lever lock)? Для тяжелой черновой обработки всегда выбирайте рычажные системы — они гасят вибрации лучше винтовых.
4. Работа тупой кромкой до победного. Визуально край может казаться целым, но микроскопический износ по задней грани увеличивает давление, нагрев и приводит к внезапному катастрофическому сколу всей пластины.

Практика внедрения

Правильный подбор сменных токарных твердосплавных пластин начинается с изучения каталога производителя. Не бойтесь запрашивать у поставщика тестовые наборы. Современные производители предлагают цифровые калькуляторы режимов резания: вводите материал, марку сплава и глубину — система выдает стартовую скорость подачи и вращения.

Важно помнить, что покупка качественного инструмента напрямую у дистрибьюторов или производителей гарантирует подлинность сплава. На рынке много дешевых аналогов, где вместо регламентированных 10% кобальтовой связки используется меньше половины, из-за чего пластина разлетается на куски при первом же контакте с заготовкой. Надежные поставщики обеспечивают оперативную доставку по всей России и предоставляют техническую поддержку инженеров, помогая подобрать замену устаревшим европейским брендам.

Инвестиции в правильный инструмент окупаются мгновенно. Переход с неоптимальной геометрии на специализированную может поднять минутную подачу на 20–30%, сократить количество остановок станка на замену сломанного инструмента и обеспечить стабильный размер детали от первой до последней штуки в партии. Геометрия управляет потоком тепла, а сплав удерживает удар — когда эти два фактора работают в гармонии, станок поет, а себестоимость продукции падает.
