Зачем нужны кромки под сварку и как их сделать правильно

Сварка — это не только процесс плавления металла с помощью электрической дуги, но и тщательная, часто невидимая, подготовка. Одним из самых критических этапов этой подготовки является обработка кромок свариваемых деталей. Многие новички ошибочно полагают, что достаточно просто состыковать два листа металла, и аппарат «прихватит» их намертво. Однако без правильной подготовки такой шов будет хрупким, пористым и, скорее всего, разрушится под нагрузкой.

Кромка — это торцевая поверхность металлического изделия, которая будет участвовать в формировании сварного шва. Ее подготовка необходима для того, чтобы обеспечить полный провар по всей толщине металла и создать условия для качественного формирования шва с обеих сторон.

Зачем нужна подготовка кромок?

Основная цель подготовки — обеспечить доступ сварочной дуги или горелки к корню (внутренней части) соединения. Если просто приставить два толстых листа друг к другу, дуга расплавит лишь поверхностный слой. В центре останется воздушный зазор или оксидная пленка, что приведет к отсутствию провара. Такой шов не будет монолитным и лопнет при первой же серьезной нагрузке.

Правильно подготовленная кромка решает несколько задач:

1. Обеспечение провара. Снятие фаски (скоса кромки) позволяет сварщику «заглянуть» вглубь соединения и проплавить металл на всю его толщину.
2. Создание пространства для присадочного материала. Угол раскрытия (зазор между кромками) должен быть достаточным, чтобы расплавленный металл электрода или проволоки мог заполнить всю полость шва, не образуя пустот (непроваров).
3. Удаление загрязнений и дефектов. В процессе резки или механической обработки с кромок удаляются ржавчина, окалина, масло и другие загрязнения, которые при сварке превращаются в поры и шлаковые включения, ослабляющие шов.
4. Компенсация усадки. При остывании металл шва сжимается (дает усадку). Наличие зазора между деталями позволяет им свободно перемещаться друг относительно друга, что снижает внутренние напряжения и предотвращает деформацию всей конструкции.

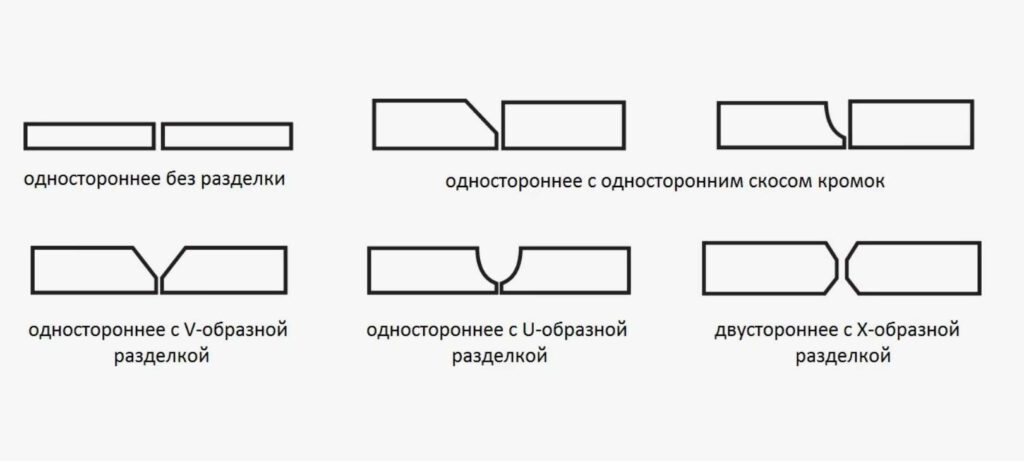

Основные виды подготовки кромок

Выбор типа разделки кромок зависит от толщины металла, требований к прочности шва и способа сварки.

• Без скоса (I-образный шов): Применяется для тонкого металла (обычно до 3-4 мм). Кромки просто стыкуются с небольшим зазором (1-2 мм).
• V-образная разделка (односторонняя): Самый распространенный тип для металла средней толщины (от 4 до 15-20 мм). Кромки скашиваются с двух сторон под углом (обычно 30-45 градусов), образуя V-образную канавку.
• X-образная разделка (двусторонняя): Используется для толстого металла. С обеих сторон детали снимается фаска, формируя шов в форме буквы «Х». Это позволяет снизить объем наплавленного металла по сравнению с двумя отдельными V-образными швами и уменьшить деформации.
• К-образная разделка: Применяется для экономии времени и материалов. Фаска снимается только с одной стороны, а с другой остается прямой край.

Как сделать подготовку правильно: пошаговый процесс

1. Очистка. Это первый и обязательный шаг. Зачистите поверхность металла вдоль линии сварки на ширину 20-30 мм с каждой стороны от ржавчины, краски, масла и окалины с помощью шлифмашинки или металлической щетки.
2. Разметка. Точно разметьте линию реза или снятия фаски.
3. Снятие фаски. Фаску можно снять несколькими способами:
   • Газовая резка: Быстрый способ для толстого металла, но требует последующей зачистки от окалины.
   • Механическая обработка: Самый качественный метод. Используется фрезерный станок, кромкофрезерный станок или углошлифовальная машина («болгарка») со специальным зачистным или отрезным кругом. Этот способ обеспечивает наилучший контроль геометрии.
4. Контроль геометрии. После обработки необходимо проверить:
   • Угол скоса: Должен соответствовать чертежу (обычно 30-45°).
   • Зазор: Измеряется специальным шаблоном или щупом. Он должен быть равномерным по всей длине стыка.
   • Притупление: Небольшая нескошенная часть на краю кромки (1-2 мм), которая предотвращает прожог металла насквозь.

Качественная подготовка кромок — это фундамент надежного сварного соединения. Экономия времени на этом этапе неизбежно приведет к браку, переделкам и потенциальному разрушению конструкции в будущем.
